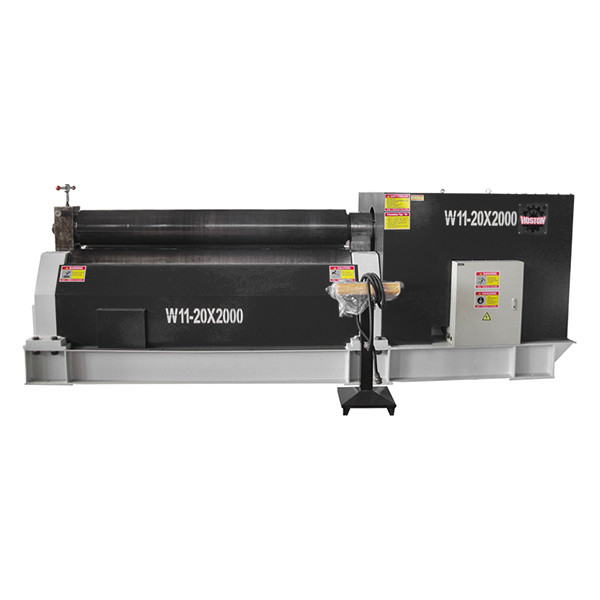

W11 3-rol mechanische symmetrische plaat rollende machine W11-20×2000

1. De onderrol wordt aangedreven door de hoofdmotor via de hoofdreductor.De rollen rijrichting wordt door de hoofdmotor omgeschakeld.
2. De opheffing van de bovenste roller wordt door de hulpmotor door de hulpreducer bewerkstelligd.die de worm en het wormwiel onder het linker- en rechtsrollager aandrijft om automatisch te bewegen, maakt de staaldraadmoer die op het roterende wormwiel is bevestigd, en wordt vervolgd door de op- en neerbeweging van kogellagerschroeven dienovereenkomstig.
3. De ontladingsinrichting wordt gebruikt nadat de ronde cilinder is voltooid.en maak de bovenste roller stoppen met balans trekstang aan de onderkant van de bovenste roller. Vervolgens trek je de speldas uit op de kantelbare lagersit, keer de kantelbare lagersit om, dan kan het gewalste product uit het ene uiteinde van de bovenste roller komen.
4. De belangrijkste onderdelen zijn: drie 45-staal gesmeed rollen, HRC3545, drager frame is gelast, proces na het worden gelast, de onderste pallet is een gelast onderdeel.De kogellager schroef en worm versnelling zijn 45 stalen gesmeed delen.
5. Elektrische onderdelen is aangenomen beroemde apparatuur, stabiele prestaties, duurzaam, veilig en betrouwbaar, werkt gemakkelijk.

W11 Mechanische driewallige symmetrische plaatwalmachine

Werkingsbeginsel

Structuurstijl

De toprol doet de beweging van de verhoging in de centrale positie van de twee knop rollen.Twee knop rollen zijn hoofd aandrijving rollen. Ze draaien door het messen tussen de uitgangsversnelling van de versnellingsbak en de knoprol en leveren het koppel voor het buigen van de plaat.
