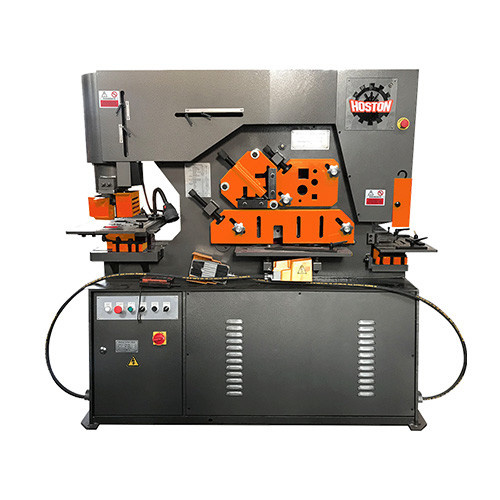

CNC-hydraulische ijzerwerker HIW-90
- Onze Hydraulische ijzerwerker heeft een hydraulische transmissie. Het is het nieuwste product van de binnenlandse multifunctionele gecombineerde punch- en scheermachine.
- Het kan plat staal, vierkant staal, rond staal, hoekstaal, kanaalstaal en I-balk snijden, steken en doodsnijden.
- Het is een gereedschapsmachine die meerdere functies integreert, zoals metaalscherpen, ponsen, platenscheren, buigen, enz.
|
Model
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| Verwerkingscapaciteit ((KN) |
600 |
900 |
1200 |
1600 |
| Materiaal treksterkte ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Ram Stroke (mm) |
80 |
80 |
80 |
80 |
| Aantal slag ((tijden/min) ((mm) |
8 tot 22 |
8 tot 22 |
8 tot 22 |
8 tot 22 |
| Gelagdiepte ((mm) |
300 |
355 |
400 |
600 |
| Snijhoek |
7° |
8° |
8° |
8° |
| Vlak scheren |
Max. scheercapaciteit
(dikte*breedte) (mm)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16 × 600 |
20×600 |
| Profielscheren van staal |
Ruimte Bar ((mm) |
40 |
45 |
50 |
55 |
| Ronde balk ((mm) |
45 |
50 |
60 |
65 |
| C-kanaal ((mm) |
126 |
160 |
200 |
280 |
| I-balk ((mm) |
126 |
160 |
200 |
280 |
| Hoekscheren |
90° Scheren ((mm) |
120 × 10 |
140×12 |
160 × 14 |
180×16 |
| 90° Scheren ((mm) |
70 × 8 |
70 × 10 |
80x7 |
80 × 10 |
| Hoolpunctie |
Max, ik sla Capaciy.
(diameter*dikte) (mm)
|
25 × 16 |
30 × 20 |
35 × 25 |
38 × 30 |
| Motor |
4 |
5.5 |
7.5 |
11 |
| Afmeting ((mm) |
1650 × 800 × 1780 |
1950×900×1930 |
2350 × 980 × 2100 |
2680 × 1060 × 2380 |
Standaardreeks:
Slechts één bediener kan aan deze machine werken.
Met één standaard eenheid, inclusief één pomp, één motor en één klep.
Handmatig vastklemmen
Zonder temperatuurkoelsysteem
S-serie:
Er kan maar één bediener aan deze machine werken.
Met één standaard eenheid, inclusief één pomp, één motor en één klep.
Handmatig vastklemmen
Automatisch klemsysteem in hoek- en plaatscheren
Temperatuurkoelsysteem
D-serie:
Dubbel werkende ijzerwerker (wat betekent dat twee operators tegelijkertijd aan de machine kunnen werken)
Met twee sets hydraulische eenheden, waaronder twee pompen, twee motoren en twee kleppen.
Automatisch klemsysteem in hoek- en plaatscheren
Temperatuursysteem
Standaardfuncties:
Punching; Hoek, C-kanaal Punching; H-balk Punching
Hoekscheer; Ronde staafscheer; Vierkante staafscheer; Vlakstaafscheer; Hoekmeterscheer
met een breedte van meer dan 50 mm;
Optioneel:
Pipe notching
Pijppunteren
Druk op de rem
Hoekbuiging
Radiushoeken
Het afronden van de hoeken
Bilateraal afronding
Niets.
C-kanaalverbinding
I-straal scheren
Scheren van het kanaal
 |
|
Punchstation
- Er is een volledig assortiment punch- en matrijzen beschikbaar voor verschillende punch-behoeften.
- Snel vervangen vasthoudend moer systeem voor snelle punch gereedschap verandering.
- Doordacht ontworpen stripper voor zichtbaarheid, veiligheid en gebruiksgemak.
- Op alle modellen is een grote tafel met weegschaal en meetpunten standaard.
- Stripper met uitwisselbare platen van verschillende openingen om vervorming te minimaliseren is standaard op alle modellen
|
|
Flat Bar Scheerstation
- Speciaal bewerkte bovenste lemmet om een schone scheer te geven met minimale vervorming.
- Het onderste lemmet heeft vier bruikbare snijdkanten.
- Variabele graad miter-snijden op hoek flens.
- Makkelijk aanpasbaar vasthouden.
- Ondersteunende tafel met gidsen voor nauwkeurige positionering.
|
|
|
Hoekscheerstation
- Eenvoudige scheer zonder materiaalverlies en minimale vervorming.
- 45° metersnijden is makkelijk en schoon.
- Vaste messen met vier bruikbare snijdkanten.
- Selecteerbare hoekradius op bewegende lemmen voor optimale resultaten bij kleine of grote hoeken
|
|
Staal scheerstation
- Een vasthouder voor verschillende groottes van de vierkante balk- en de ronde balk-scheren.
- Voor de meeste modellen is een optionele snijgereedschap voor kanaal- en sectiebalk beschikbaar.
|
|
|
Inkeringsstation
- Ideaal om vlakke balken en hoeken te noteren.
- Elektrisch vergrendelde veiligheidskast voor maximale veiligheid en zichtbaarheid.
- De meettafel is voorzien van stops voor nauwkeurige positionering.
|
